自動張緊輪——是用于汽車傳動系統的皮帶張緊裝置。張緊輪主要由固定殼體、張緊臂、輪體、扭簧、滾動軸承和彈簧、軸套等組成，能根據皮帶不同的松緊程度，自動調整張緊力，使傳動系統穩定安全可靠。張緊輪是汽車零配件的一個易損件，皮帶用時間長了容易被伸長，自動張緊輪可以自動調節皮帶的張力，并且使皮帶運行更加平穩，噪音小了，而且可以防止打滑。

自動張緊輪基本結構和工作原理

自動張緊輪的結構原理

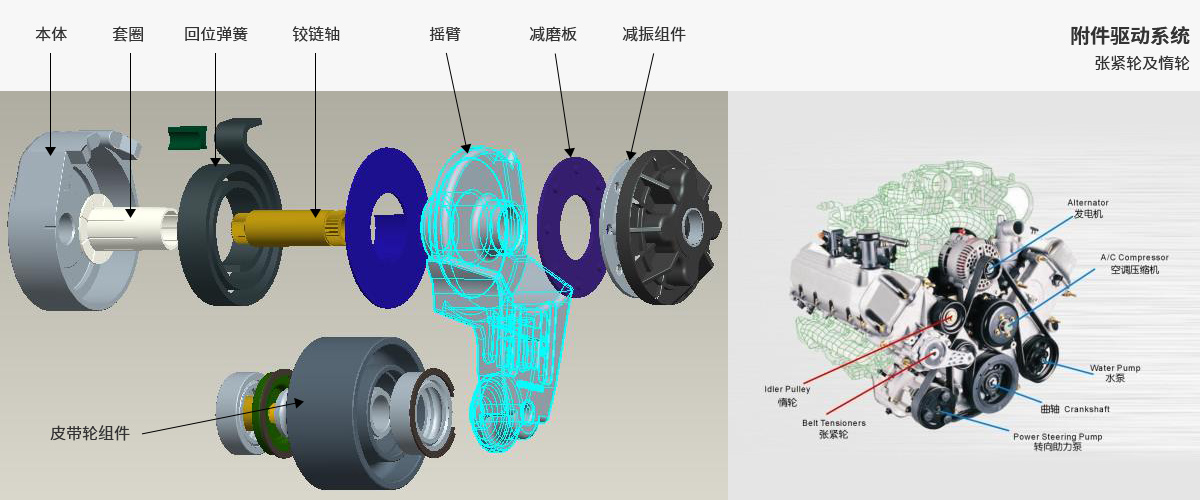

自動張緊輪由皮帶輪、搖臂、基座、回位彈簧、鉸鏈軸等組成。皮帶輪通過軸承、軸螺栓固定在搖臂另一端，皮帶輪繞起軸心自由旋轉。搖臂、回位彈簧與基座通過鉸鏈軸相鉸接。搖臂與基座之間可相對轉動，各運動件之間設計有耐磨阻尼等塑料件。

張緊輪工作原理：

張緊輪在工作中釋放被預緊的平面渦卷彈簧或者圓柱扭轉彈簧的力矩，達到自動張緊附件皮帶的目的。

自動張緊輪安裝規范

1、范圍

本規范適用于自動張緊輪總成在安裝時的操作規范。

2、異向張緊輪安裝步驟：

① 用M10的沉頭螺栓將張緊輪安裝固定；

② 推薦該螺栓的安裝擰緊力矩為：(50±5)N m；

③ 用扳手將張緊輪支臂扳到最大轉角處；

④ 按合理的順序依次將皮帶繞過皮帶輪，并保持正確的位置；

⑤ 慢慢松開張緊輪支臂，使其壓緊皮帶。

⑥ 拔出扳手，OK。

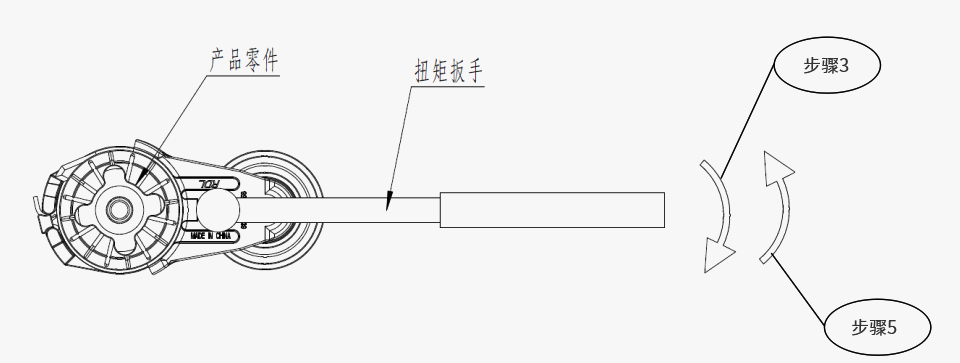

如下圖：

3、同向張緊輪安裝步驟:

① 用M10的法蘭面螺栓將張緊輪安裝固定；

② 推薦該螺栓的安裝擰緊力矩為：50±5N m；

③ 用方孔扳手將張緊輪支臂扳到最大轉角處；

④ 按合理的順序依次將皮帶繞過皮帶輪，并保持正確的位置；

⑤ 慢慢松開張緊輪支臂，使其壓緊皮帶。

⑥ 拔出扳手，OK。

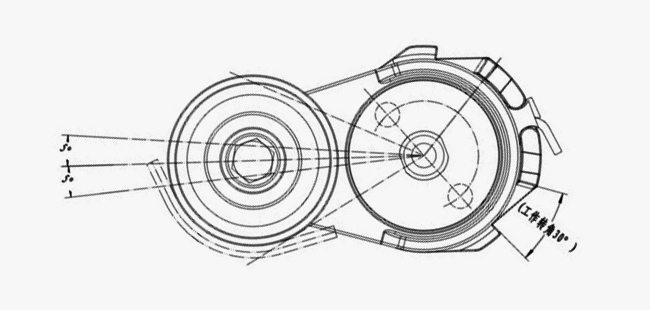

如下圖：

4、張緊輪安裝時注意事項：

① 皮帶的楔必須在帶輪相應的槽內；

② 檢查張緊輪支臂在張緊皮帶后，其定位塊是否接近自由位置，如果靠近自由位置很小的角度，則請更換皮帶。

③ 拆卸張緊輪時，按操作步驟的⑥→②進行。

注意：有插銷的產品，安裝時首先按照正確的方向拔出銷釘。
