序號

故障模式

故障現象

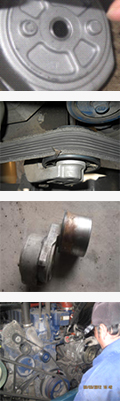

圖片說明

檢查方法

處置

1

皮帶走向錯誤異常磨損

本體 非正常磨損

查看皮帶走向是否符合要求

重新調整皮帶安裝方向

2

產品安裝調整不當

皮帶無張力異響跳皮帶

1、緊輪是否在工作轉角位置。
2、查皮帶是否變長
3、手動調節張緊輪是否在合適的位置

1、調整張緊輪轉角
2、更換皮帶
3、調整手動調節張緊輪位置

3

張緊輪斷裂

張緊輪在外力作用下的斷裂明顯斷裂痕跡

1、仔細查看斷裂痕跡，有無撬痕跡現象

更換新的皮帶和張緊輪（非三包責任）

2、皮帶是否斷裂。斷裂皮帶是否磨損很嚴重。

更換新的皮帶和張緊輪（非三包責任）

4

張緊輪偏磨

張緊輪外圓偏磨，皮帶切邊

1、拆下自動張緊輪，檢查自動張緊輪安裝面是否有鋁屑或者鐵屑；安裝銷釘是否有剪切痕跡。

調整安裝支架或更換好的安裝支架

2、用專用激光測試儀和標尺座，分別放在兩個槽輪相對應的多楔槽上，檢測兩對應的槽錯位量是多少，如果超過1mm以上，皮帶就會切膠；然后轉動一個槽輪，另一個槽輪固定不動，檢測槽輪偏差角度大小，以便調整相應槽輪位置。檢測如圖示

重新調整輪系對楔度

5

怠速時自動張緊輪的臂擺過大

臂擺正常范圍為±5°，發動機瞬間加減速或加載時是允許超過±5°范圍

1、檢測皮帶是否變長，超過皮帶的最大公差范圍。

更換皮帶

2、如果皮帶是新的，臂擺還是超過規定要求，說明自動張緊輪工作接近失效。

更換張緊輪

6

發動機水溫異常升高故障

發動機水溫顯示上升異常

1、用手轉動水泵皮帶輪，檢測其轉動是否有卡滯現象。

更換水泵皮帶輪

2、檢測皮帶是否變長，是否斷裂。

更換皮帶

3、用帶表扭矩扳手檢測張緊輪是否有漲緊力

更換張緊輪

4、檢測其他附件皮帶輪是否軸承轉動不靈和、異常噪音、有卡滯抱死現象；皮帶輪是否破損，異常磨損

相關附件

7

輪系有打滑噪音

輪系皮帶噪音不正常

1、啟動發動機，在皮帶澆水，打濕皮帶槽面。如果噪音加強，隨著水份蒸發，噪音逐漸恢復到以前水平，說明是皮帶打滑。目視檢查皮帶是否磨損及查看張緊輪搖臂是否處于自由位置，如果皮帶磨損變薄或張緊輪搖臂處于自由位置，則請更換新皮帶。

更換皮帶

2、如果皮帶磨損及張緊輪搖臂也遠離自由位置（一般與自由位置有25- 35度的轉角差），則請更換張緊輪。

更換張緊輪

3、如果噪音減弱或消失，隨著水份蒸發，噪音又恢復到以前水平，說明是輪系不共面導致皮帶進槽輪時楔膠面擠壓產生磨損噪音（即輪系非對齊噪音）。

調整對齊度

8

輪系皮帶跳齒

PK帶切膠或者跳出V形槽

1、首先檢測槽輪對楔度，如果槽輪對楔度超差太大，就說明是槽輪之間對楔度超差，引起皮帶跳齒。

調整槽輪對楔度，更換皮帶、自動張緊輪

2、拆下受損的皮帶，測量皮帶長度，看皮帶是否超差太多，或者用錯皮帶。

更換皮帶

3、啟動發動機，怠速運轉，檢測張緊輪在曲軸角振動作用下，自動張緊輪臂擺幅度在±5°范圍內，對大型柴油機為正常，超過即是臂擺過大。說明張緊輪扭矩衰減，或阻尼件異常磨損導致皮帶跳齒。

更換張緊輪
